Адаптер сигнала датчика АСД-01

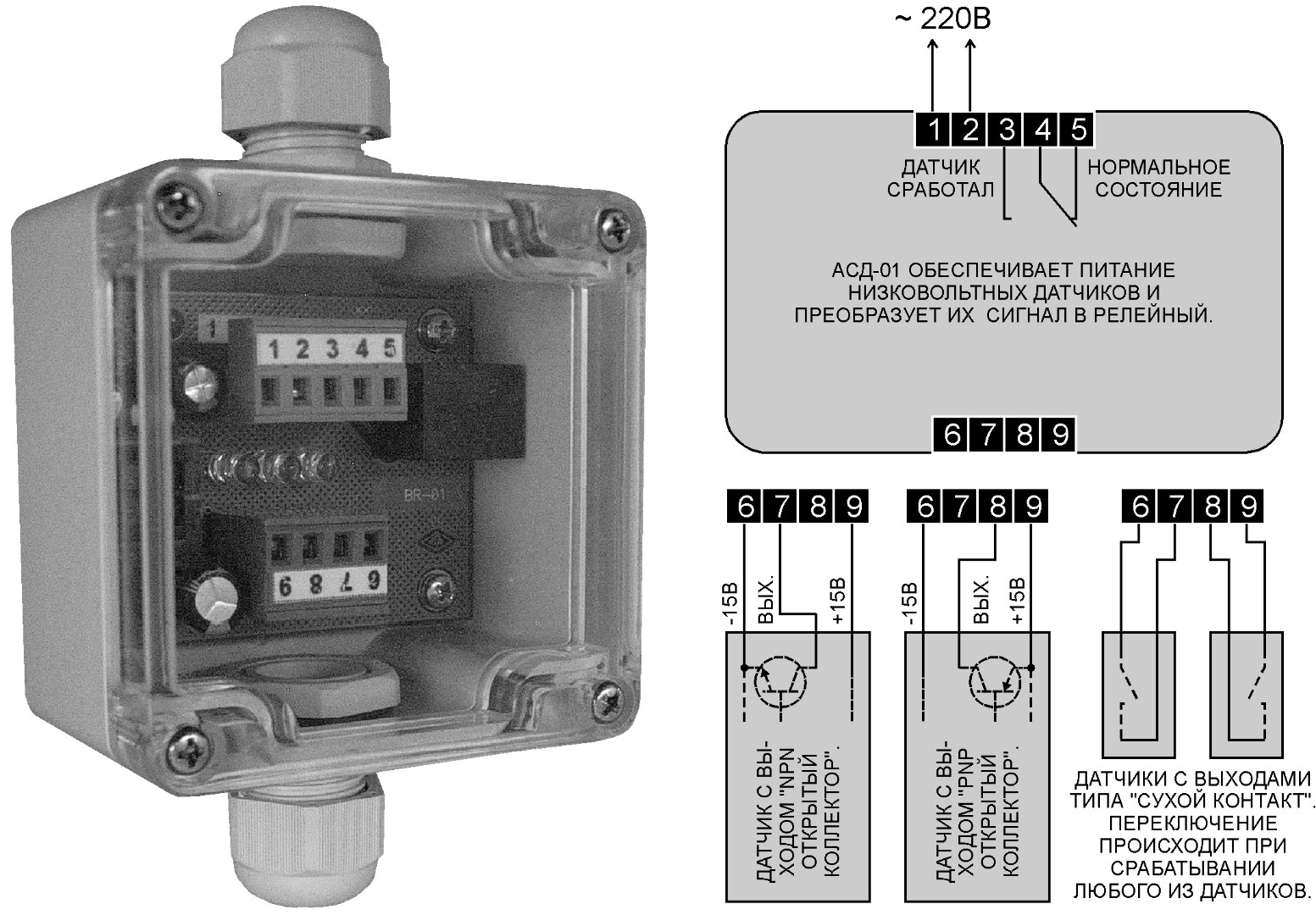

 АСД-01 [см.паспорт] предназначен для релейной коммутации электрических цепей по сигналам от низковольтных слаботочных датчиков и других исполнительных устройств. К адаптеру по двухпроводной или трёхпроводной схемам могут подключаться емкостные и индуктивные бесконтактные выключатели, электронные ключи, промежуточные реле, различные типы датчиков. По их выходным сигналам адаптер производит коммутацию мощных электрических нагрузок.

  АСД-01 работает с датчиками, которые имеют выходной сигнал типов "NPN открытый коллектор", "PNP открытый коллектор", либо "сухой контакт". Встроенный источник напряжения обеспечивает датчик низковольтным электропитанием.

АСД-01 питается от промышленной сети переменного тока (~187-242 В, 49-51 Гц), выходное напряжение на внешний датчик составляет 15В + 20% при токе до 70 мА.

   При коротком замыкании в цепи электропитания датчика срабатывает схема электронной защиты. Встроенное электромагнитное реле обеспечивает коммутацию тока до 2 А при напряжении до 250 В. Степень защиты оболочки IP65 по ГОСТ 14254-96, а диапазон рабочих температур – от ‑ 40 до + 40^ОС.
