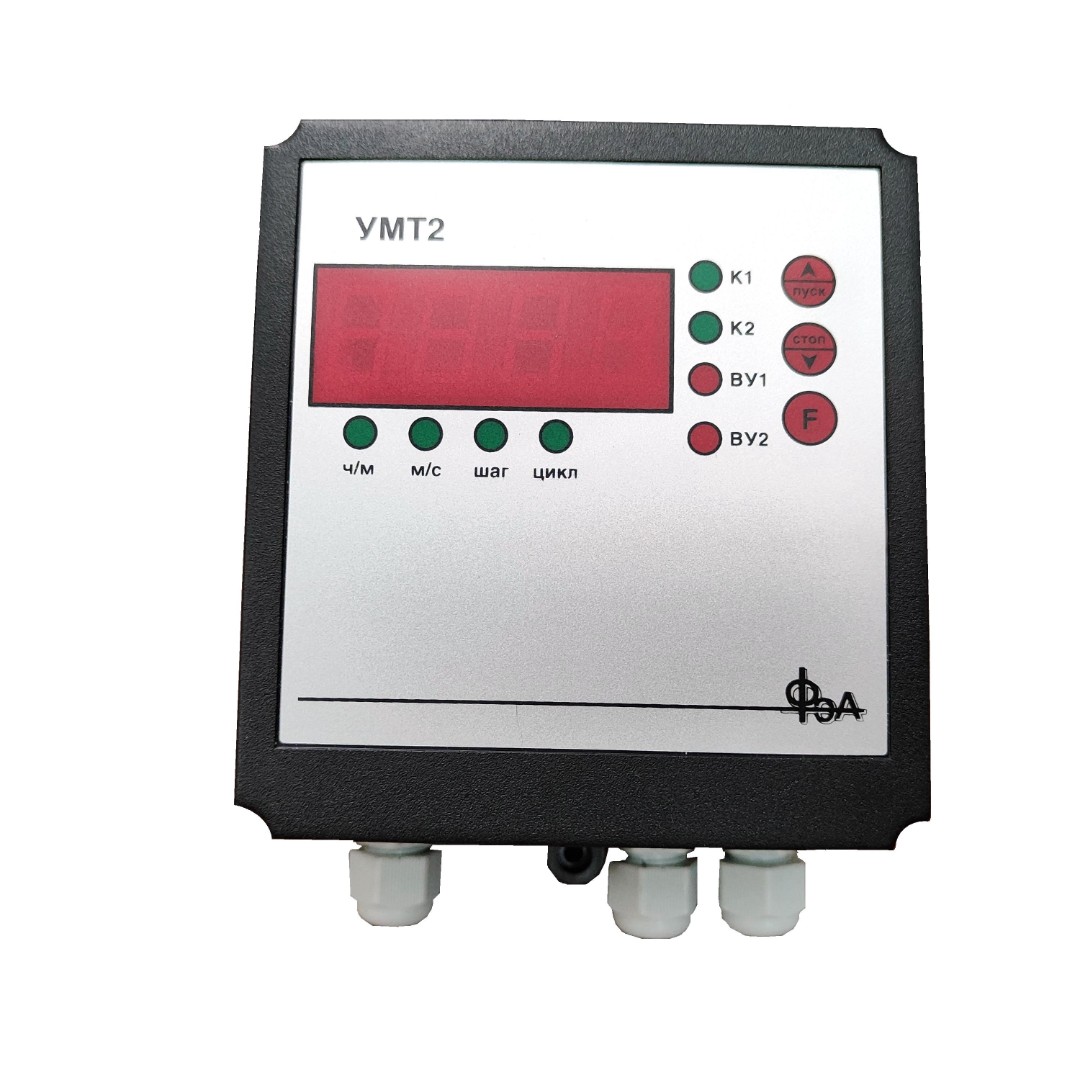

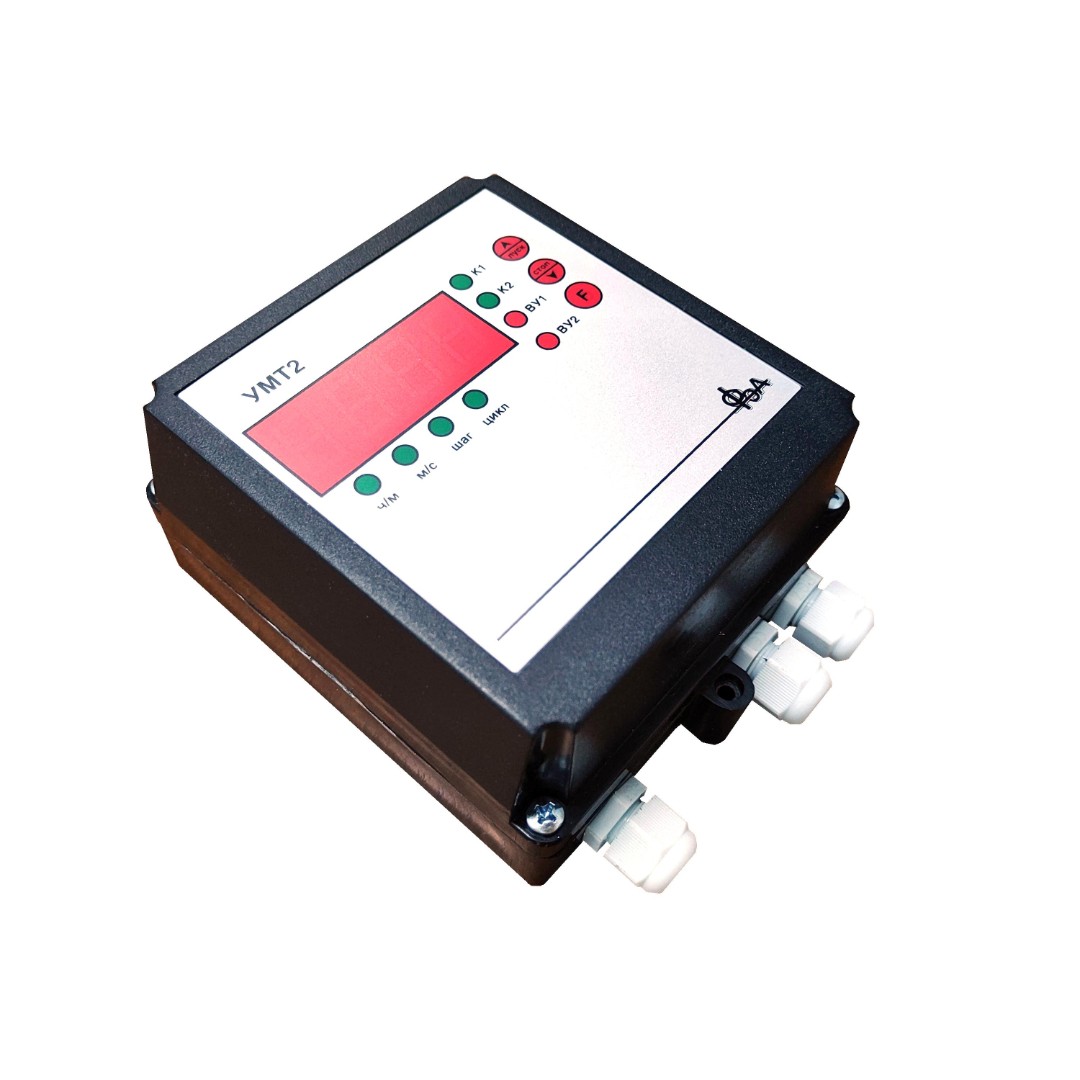

Таймер УМТ2-Н1-Р

Электронные таймеры серии УМТ предназначены для управления исполнительными устрой-ствами (включением и выключением) по заданной программе однократно или циклически. Ис-пользуются в системах контроля, регулирования и управления технологическими процессами в различных отраслях промышленности и сельского хозяйства, где требуется автоматизировать процессы управления оборудованием, связанным с временными параметрами.
Управление таймерами (пуск, стоп, сброс) осуществляется с панели прибора или дистанционно. УМТ имеют два цифровых входа для дистанционного управления таймерами, к которым могут быть подключены контакты кнопок, выключателей, датчики, имеющие на выходе транзисторные ключи, другие датчики с напряжением низкого уровня от 0 до 1В и высокого уровня 2,4…30В. Для питания активных датчиков в УМТ встроен блок питания 24В, 100мА.
Каждый из таймеров может быть запрограммирован на временную последовательность, состоя-щую максимум из 59 шагов (временных интервалов), повторяющихся от 1 до 999 или бесконеч-ное количество циклов. Максимальная величина каждого временного интервала (шага) составля-ет 99 часов 59 минут 59,9 секунд, с разрешающей способностью 0,1 сек.
Четырехразрядный цифровой индикатор отображает по выбору номер шага (программируемый интервал времени, в течение которого выходное устройство находится во включенном или выключенном состоянии), номер цикла (программы), обратный отсчет времени выполняемого шага. Индикация состояния выходных ка-налов, номер таймера, формат времени (час/мин, мин/сек) - светодиодная.
При отключении питания текущее состояние таймеров заносится в энергонезависимую память и при восстановлении питания УМТ продолжает выполнение программы.
Последовательность работы с прибором следующая:
o вводится программа функционирования прибора (последовательность технологических операций, определяемых временными интервалами включенного или выключенного состояния выходного устройства прибора - реле, оптотранзистора или оптосимистора);
o запуск прибора на выполнение заданной программы. Запуск, останов или приостановление работы прибора может осуществляться с помощью клавиш, расположенных на передней панели прибора, или автоматически, используя цифровые входы прибора.
